漏电保护器原理 家用漏电保护器价格

2014-5-31 21:42:54  来源:pchouse  作者:huangsi   我要评论

  在家用电器的使用过程中,防止漏电是关乎人身安全的大事,因而绝大多数家庭会安装有漏电保护器。然而,漏电保护器的原理却鲜为人知。了解漏电保护器的原理有助于我们正确地使用它,保障我们的安全。今天小编就为大家介绍一下漏电保护器原理,家用漏电保护器价格。

漏电保护器原理 家用漏电保护器价格

漏电保护器原理

  漏电保护器,简称漏电开关,又叫漏电断路器,主要是用来在设备发生漏电故障时以及对有致命危险的人身触点保护,具有过载和短路保护功能,可用来保护线路或电动机的过载和短路,亦可在正常情况下作为线路的不频繁转换启动之用。下面小编将从以下两个方面为大家讲解漏电保护器原理。

漏电保护器原理 家用漏电保护器价格

  一、工作原理

  将剩余电流动作断路器手柄扳向接通位置,通过接通机械机构带动动触头向静触头运动并与静触头可靠接触,接通电路。

  1、当线路发生“过载”故障时,“过载电流”使“热双金属片”发热弯曲并推动“杠杆”使得“机械锁定机构”复位,“动触头”迅速离开“静触头”,从而实现分断线路的功能;

  2、当线路发生“短路”故障时,“短路电流”使“瞬时脱扣器”动作,铁芯顶杆推动杠杆使得锁定机构复位,实现分断功能;

  3、当线路发生“剩余电流”(漏电)或“触电”故障时,“零序互感器”输出的信号触发可控硅导通,使剩余电流动作断路器在极短时间内切断电源,从而实现剩余电流保护功能。

漏电保护器原理 家用漏电保护器价格

  二、保护原理

  1、过载保护

  (1)保护元件:热双金属片。(如上小型断路器实物图所示)

  (2)热双金属片:是一种由复合材质制成的随温度变化而发生形变的双金属片。原理是:由于各组元层的热膨胀系数不同,当温度变化时,膨胀系数较高的主动层(由锰镍铜合金、镍铬铁合金、镍锰铁合金和镍等制成)的形变要大于膨胀系数较底的被动层(由镍铁合金等制成)的形变,从而使双金属片的整体就会向被动层一侧弯曲,则这种复合材料的曲率发生变化从而产生形变。

  (3)保护原理:热双金属片串接在开关电气的线路中,当线路发生过载故障时,流过双金属片上的过载电流会转变成热能,双金属片发热变形弯曲,当弯曲到一定程度时(整定值),弯曲的双金属片推动“杠杆”使得“机械锁定机构”复位,“动触头”迅速离开“静触头”,从而实现分断线路的功能,保护线路、设备的安全和防止发生电气火灾。

  2、短路保护

  (1)保护元件:瞬时脱扣器(电磁式脱扣器、电磁铁)

  (2)瞬时脱扣器:即没有人为延时动作的脱扣器。此种瞬时特性的过电流保护通常能无选择性地迅速切除短路故障。

  (3)保护原理:瞬时脱扣器的线圈串接在开关电气的线路中,当线路发生短路或严重过电流时,过电流超过瞬时脱扣整定值,电磁脱扣器的线圈产生足够大的磁力,克服铁芯原有的弹簧力,吸合铁芯,铁芯顶杆推动杠杆使得锁定机构复位,实现分断功能,保护线路、设备的安全和防止发生电气火灾。

家用漏电保护器价格

漏电保护器原理 家用漏电保护器价格

  关于家用漏电保护器的价格,不同的品牌各有差异,在此小编介绍西子的几款供大家参考。

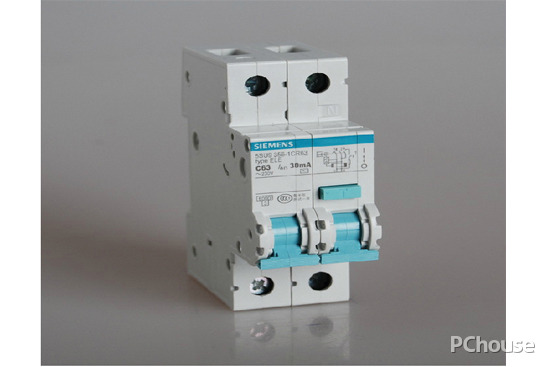

西门子(SIEMENS)5SU93561CR32漏电保护器         ¥ 139.00

西门子(SIEMENS)5SU93561CR63漏电保护器         ¥ 180.00

西门子(SIEMENS)5SU93561CR40漏电保护器         ¥ 146.00

  通过以上介绍,相信大家对漏电保护器原理 ,家用漏电保护器价格有了一个清晰的认识,从而能有效地指导您的购物和生活。更多信息敬请锁定本网站,追踪后续报道。
